防爆閥安裝規范,PUW防爆閥安裝要求
更新時間:2018-10-24來源:上海頡琛汽車技術有限公司

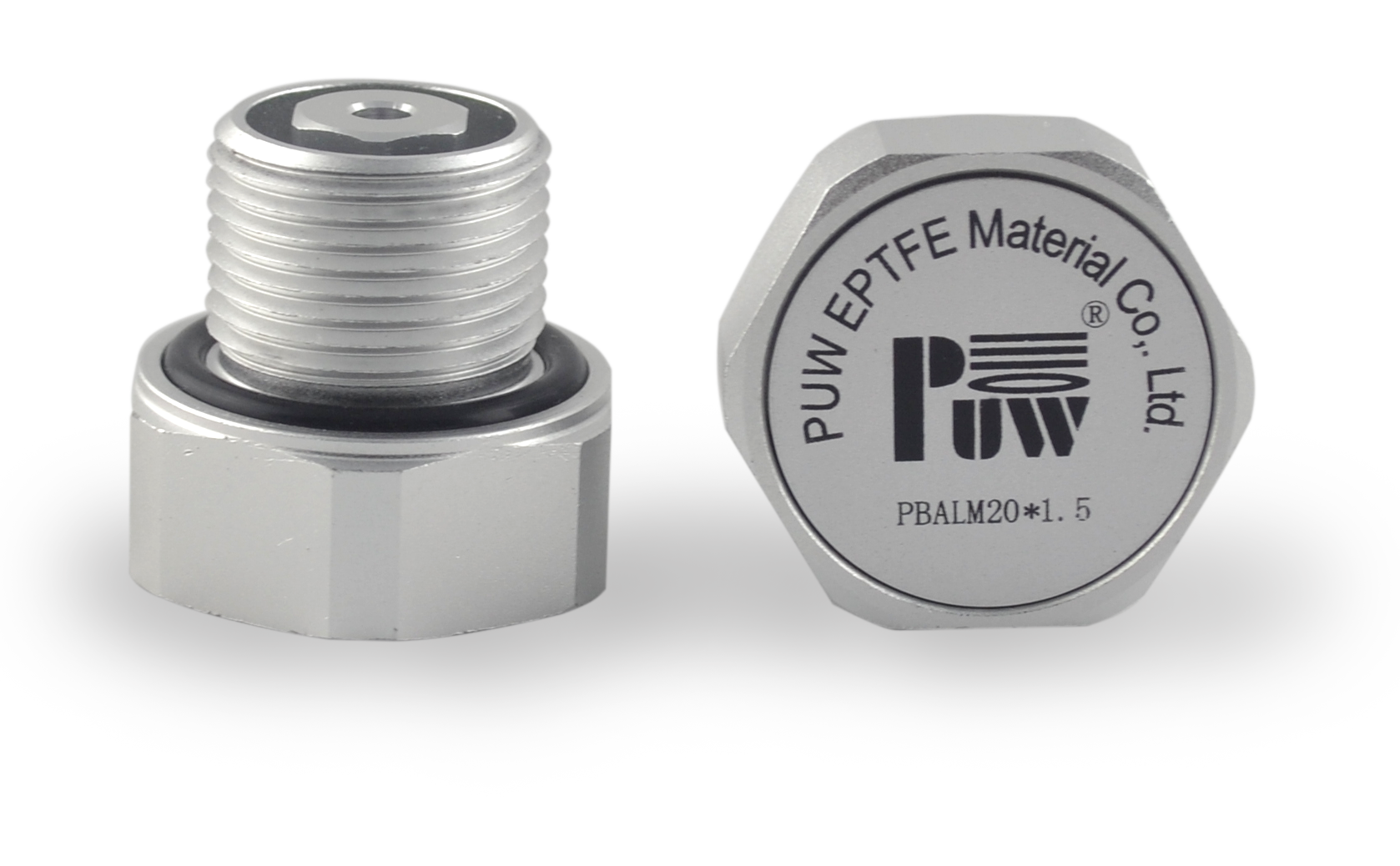

如今,為了提升新能源汽車電池箱安全系數,現在大部分的電池PACK都會安裝防爆閥,那么防爆閥安裝規范有哪些,要求又有哪些呢?以下是PBALM20系列防爆閥安裝實例:

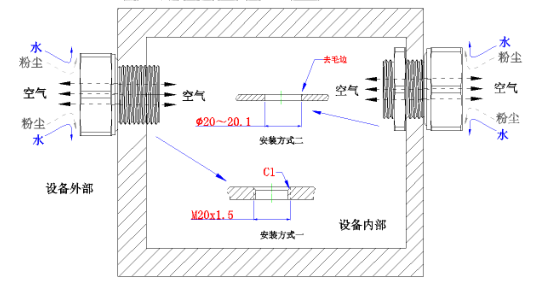

PUW防爆閥安裝規范:
1、設備外殼厚度≥3mm時,可以在殼體上設置螺紋孔安裝,建議螺紋孔公差等級為6H。
2、設備外殼厚度<3mm時,建議選用螺母安裝(也可在箱體上爆接或鉚接螺母),殼體通孔直徑為:?20~20.1mm。

PUW防爆閥安裝要求:
1、PUW防爆閥建議安裝在水或其他污染物無法聚集的平整表面上面,平面度要求保證在0.1mm以內( □ 0.1 )。
2、與密封圈接觸的安裝面表面粗糙度要求小于6.3。
3、螺栓安裝扭力建議:60~80 kgf.cm。
4、為更好地達到密封抗震效果,建議使用螺紋膠(如HR-271型號)安裝。
5、安裝后防爆閥上蓋外應有不小于10mm的泄氣空間,并且不能有線束等其他物品壓到防爆閥閥芯上,以保證爆破時防爆閥芯能夠正常開啟,以便快速排氣。
